EN50382-2F 120°C（TJ/CL313-2014）高溫單芯無護套車載電纜
2024/8/9 9:59:51來源：安徽嘉誠特種電纜有限公司 瀏覽量：825

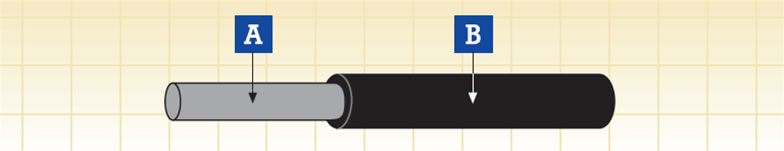

A.導體 B.絕緣
電纜結構
導體
符合HD 383 (IEC 60228) class 5 柔軟鍍錫退火銅絲
絕緣
符合EN 50382-1 標準的硅橡膠(EI 111)
電氣及機械性能
| 電壓 | 1.8/3 kV 或 3.6/6 kV |
| 導體較好額定溫度 | 120℃ /150℃ ( 固定安裝) |
| 允許較好環境溫度 | -25℃ /-40 ℃ ( 固定安裝) |
| 最小彎曲半徑 | 3 倍較好外徑 (D<12mm) |
| 4 倍較好外徑 (D>12mm) |
化學及環境特性
| EN 60684-2 | 無氟 |
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
車載系統應用的防火性能
| EN 50306-2 | 危險等級 HL1, HL2/HL3, HL4 |
| DIN 5510-2 | 安全等級 1/2/3/4 |
| BS 6853 | 室內應用 1a, 1b, II; 室外應用 1a, 1b, II |
| NF F 16-101 | FO |
車載系統應用的防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 單根絕緣電線( 電纜) 垂直火焰傳播測試 |
| EN 50266-2-4 EN 50305; IEC 60332-3C; | 成束電線( 電纜) 火焰傳播測試 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 煙密度測試 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 無鹵測試 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 氣體腐蝕性測試 ( 酸度 & 傳導性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指數測試 |
| NFF 16101; NFF 63808; BS6853 | 煙指數測試 |
FRL-HT-3SU 1.8/3KV
導體截面積 | 導體直徑 (a) | 最小平均絕緣厚度 | 線纜外徑 | 重量 | 較好導體直流阻抗 20°C | 最小絕緣阻抗 | |||
最小 | 較好 | 鍍錫銅 | 退火銅 | 20°C | 150°C | ||||
mm2 | mm | mm | mm | mm | kg/km | Ω/km | Ω/km | MΩ·km | MΩ·km |
1.5 | 1.5 | 2.5 | 6.3 | 7.3 | 50 | 13.7 | 13.3 | 970 | 1.90 |
2.5 | 1.95 | 2.5 | 6.7 | 7.8 | 70 | 8.21 | 7.98 | 840 | 1.60 |
4 | 2.5 | 2.5 | 7.2 | 8.4 | 80 | 5.09 | 4.95 | 720 | 1.40 |
6 | 3.0 | 2.5 | 7.7 | 9.0 | 100 | 3.39 | 3.30 | 650 | 1.30 |
10 | 3.9 | 2.5 | 8.5 | 10.0 | 160 | 1.95 | 1.91 | 540 | 1.00 |
16 | 5.0 | 2.5 | 9.6 | 11.2 | 210 | 1.24 | 1.21 | 460 | 0.90 |
25 | 6.4 | 2.5 | 10.9 | 12.7 | 290 | 0.795 | 0.780 | 380 | 0.70 |
35 | 7.7 | 2.5 | 12.1 | 14.1 | 380 | 0.565 | 0.554 | 330 | 0.60 |
50 | 9.2 | 2.5 | 13.5 | 15.8 | 520 | 0.393 | 0.386 | 290 | 0.50 |
70 | 11.0 | 2.5 | 15.2 | 17.8 | 720 | 0.277 | 0.272 | 250 | 0.50 |
95 | 12.5 | 2.7 | 17.0 | 19.9 | 930 | 0.210 | 0.206 | 230 | 0.40 |
120 | 14.2 | 2.7 | 18.6 | 21.7 | 1140 | 0.164 | 0.161 | 210 | 0.40 |
150 | 15.8 | 2.7 | 20.1 | 23.5 | 1430 | 0.132 | 0.129 | 190 | 0.30 |
185 | 17.5 | 2.7 | 21.7 | 25.4 | 1720 | 0.108 | 0.106 | 170 | 0.30 |
240 | 20.1 | 2.7 | 24.1 | 28.2 | 2270 | 0.0817 | 0.0801 | 150 | 0.30 |
300 | 22.5 | 2.7 | 26.4 | 30.9 | 2750 | 0.0654 | 0.0641 | 140 | 0.20 |
400 | 25.8 | 2.9 | 29.9 | 34.9 | 3730 | 0.0495 | 0.0486 | 130 | 0.20 |
(a)= 僅供參考
FRL-HT-6SU 3.6/6kV
導體截面積 | 導體直徑 (a) | 最小平均絕緣厚度 | 線纜外徑 | 重量 | 較好導體直流阻抗 20°C | 最小絕緣阻抗 | |||
最小 | 較好 | 鍍錫銅 | 退火銅 | 20°C | 150°C | ||||
mm2 | mm | mm | mm | mm | kg/km | Ω/km | Ω/km | MΩ·km | MΩ·km |
2.5 | 1.95 | 3.0 | 7.6 | 8.9 | 80 | 8.21 | 7.98 | 920 | 1.80 |
4 | 2.5 | 3.0 | 8.1 | 9.5 | 100 | 5.09 | 4.95 | 800 | 1.60 |
6 | 3.0 | 3.0 | 9.0 | 10.6 | 120 | 3.39 | 3.30 | 750 | 1.50 |
10 | 3.9 | 3.0 | 9.5 | 11.1 | 180 | 1.95 | 1.91 | 610 | 1.20 |
16 | 5.0 | 3.0 | 10.5 | 12.3 | 230 | 1.24 | 1.21 | 520 | 1.00 |
25 | 6.4 | 3.0 | 11.8 | 13.8 | 310 | 0.795 | 0.780 | 430 | 0.80 |
35 | 7.7 | 3.0 | 13.0 | 15.2 | 410 | 0.565 | 0.554 | 380 | 0.70 |
50 | 9.2 | 3.0 | 14.4 | 16.9 | 550 | 0.393 | 0.386 | 330 | 0.60 |
70 | 11.0 | 3.0 | 16.1 | 18.9 | 740 | 0.277 | 0.272 | 280 | 0.50 |
95 | 12.5 | 3.0 | 17.5 | 20.5 | 940 | 0.210 | 0.206 | 260 | 0.50 |
120 | 14.2 | 3.1 | 19.3 | 22.6 | 1170 | 0.164 | 0.161 | 240 | 0.40 |
150 | 15.8 | 3.1 | 20.8 | 24.4 | 1460 | 0.132 | 0.129 | 220 | 0.40 |
185 | 17.5 | 3.2 | 22.6 | 26.5 | 1760 | 0.108 | 0.106 | 200 | 0.40 |
240 | 20.1 | 3.4 | 25.4 | 29.8 | 2340 | 0.0817 | 0.0801 | 190 | 0.30 |
300 | 22.5 | 3.4 | 27.7 | 32.4 | 2820 | 0.0654 | 0.0641 | 170 | 0.30 |
400 | 25.8 | 3.4 | 30.8 | 36.0 | 3780 | 0.0495 | 0.0486 | 150 | 0.30 |
